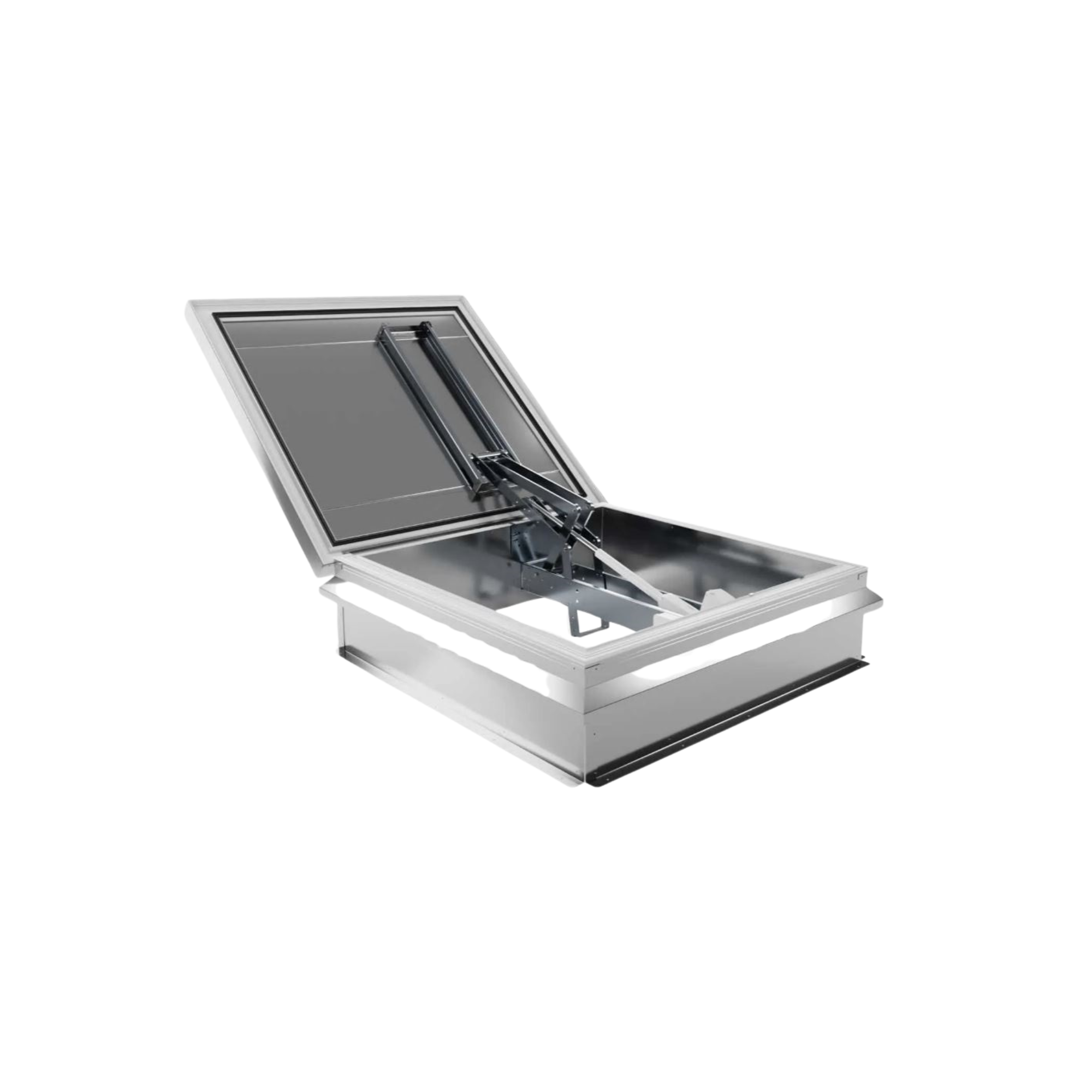

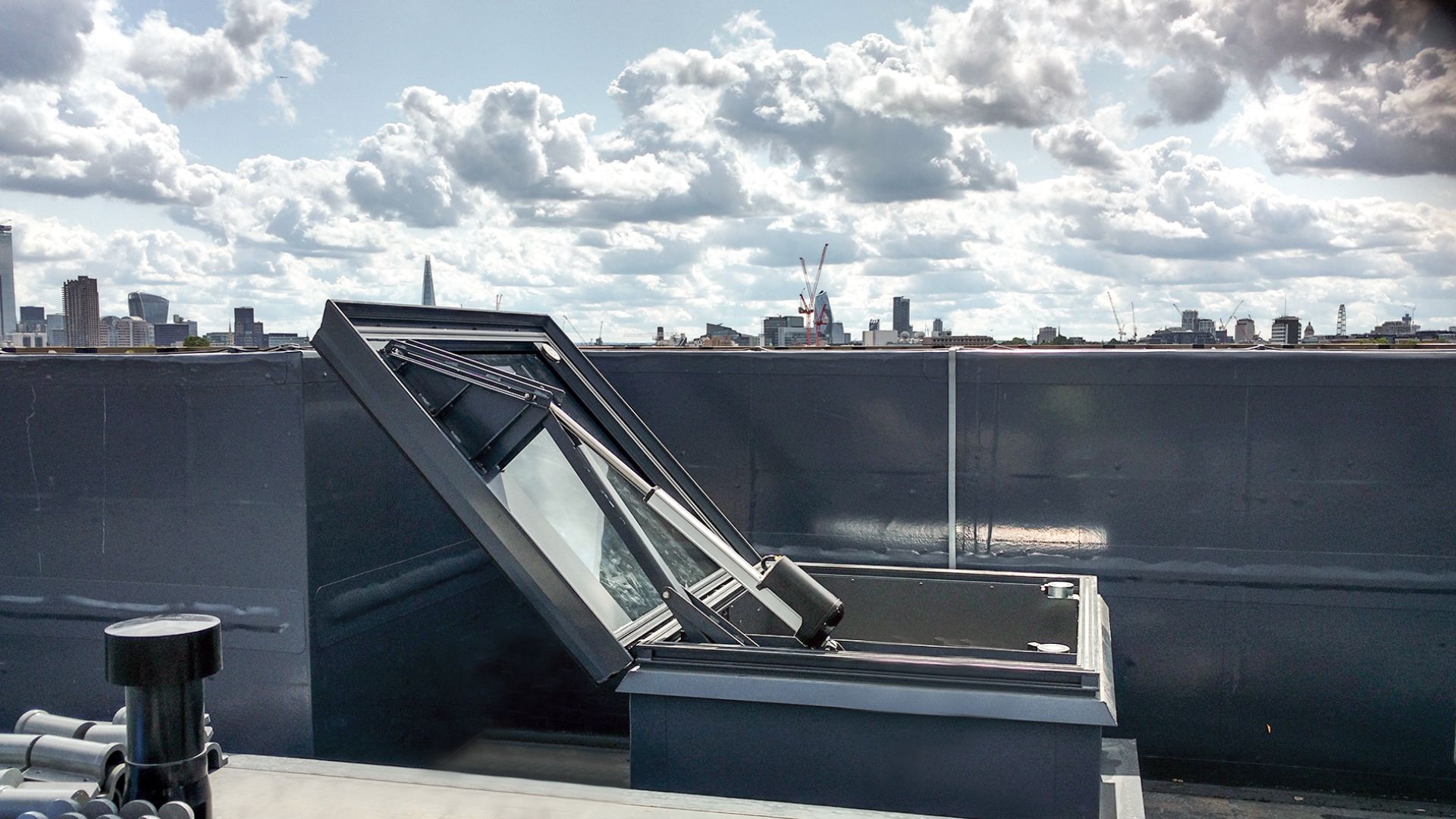

Modell: AOV140

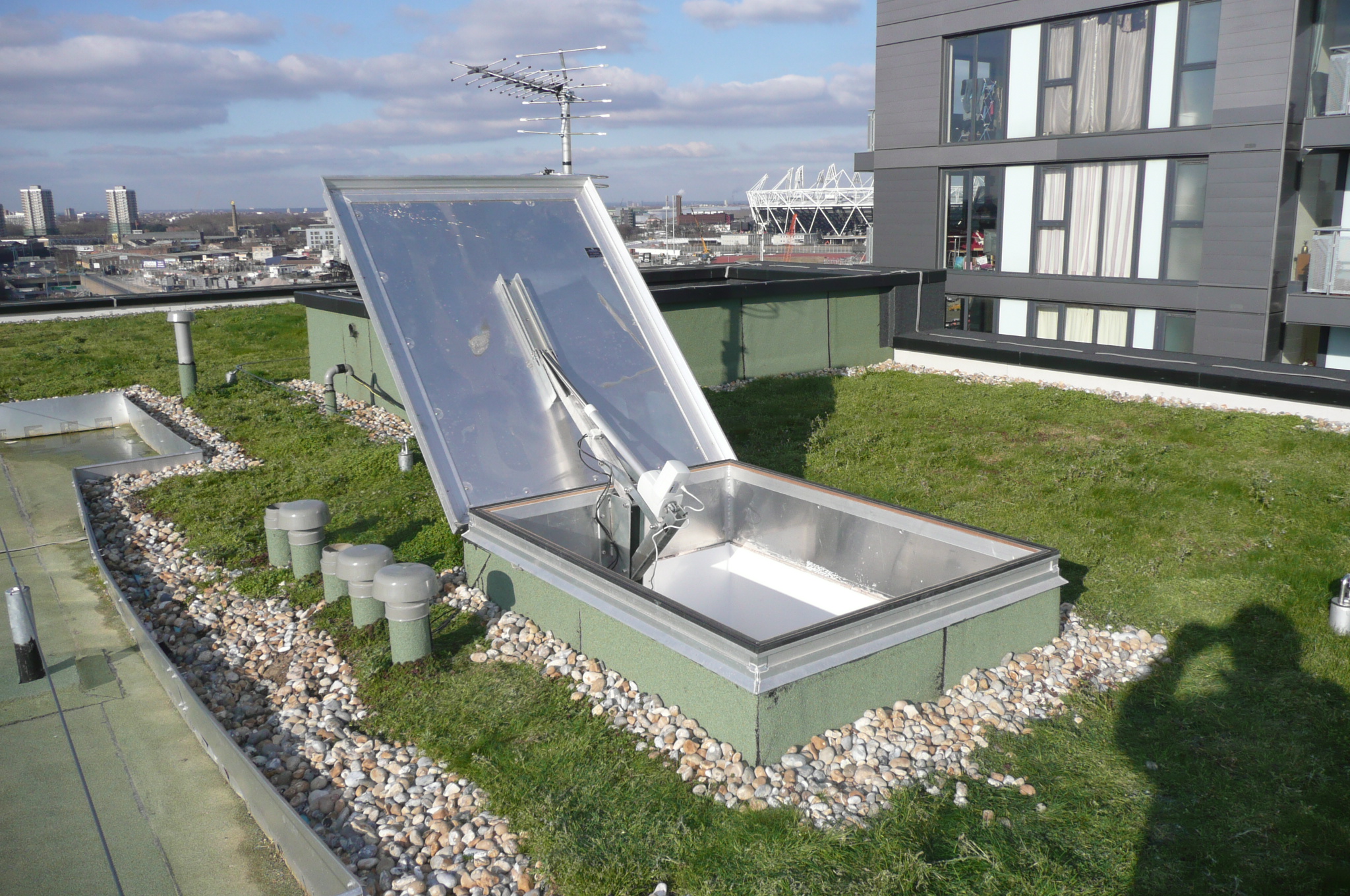

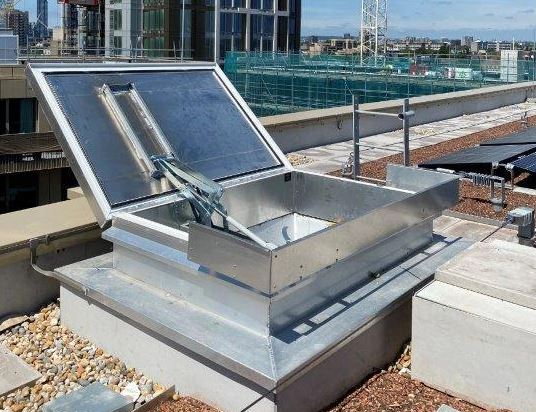

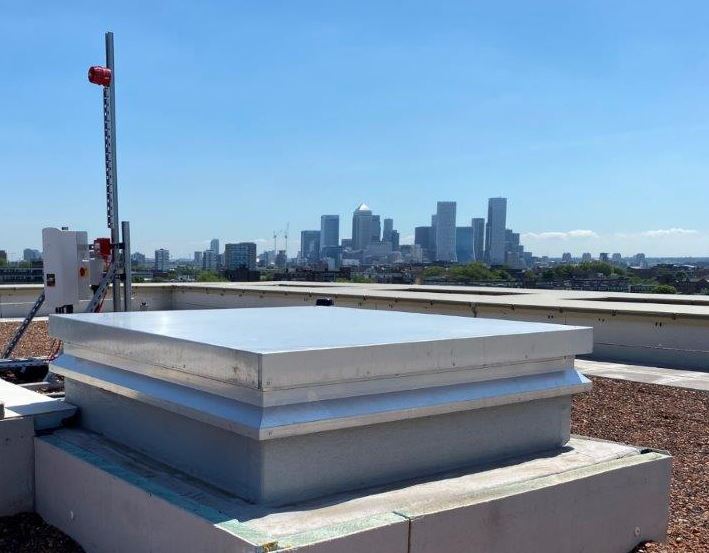

Användningsområden: AOV 140 används för rökgasevakuering i byggnader där höga krav ställs på säkerhet och estetik. Luckan kan även fungera som uppstigningslucka och ge säker åtkomst till tak vid service, inspektion och underhåll. Rökluckor används i många typer av byggnader, såsom flerbostadshus, kontor och kommersiella fastigheter, industribyggnader och lager

Material: Aluminium

Isolering: 50 mm mineralull (U-värde 0,63 W/m²K).

Dimensioner: Valfria mått

Standardmått: 1050×1050 mm

Min.mått: 900×900 mm

Max.mått: 1260×1260 mm

Standardhöjd sarg: 300 mm

Öppningssätt: Luckan manövreras med styrcentral och BVT-knapp

Luckan är anpassad för taklutning up till 15°

Öppningsvinkel: 140°

Styrning: 24 V styrcentral (olika alternativ beroende på luckans storlek)

Elektriskt ställdon 24 V DC / 4A enligt EN 12101-2

Komponenter: Styrcentral, ställdon, BVT-knapp, rökdetektor, komfortknapp och tryckknapp

Tekniska prestandavärden enligt EN 12101-2

• WL 1500 – vindlastklass (1500 Pa)
• SL 500 – snölastklass (500 Pa)
• Re 1000 – driftsäkerhet (1000 cykler)
• B 300 – temperaturklass (funktion vid 300 °C)

Valfri RAL-kulör

Skyddsräcke

Magnetkontakt

Glasat utförande

Stege

Säkerhetsgaller

Inbrottsgaller 8 mm eller 16 mm

För fler möjliga tillval, kontakta oss

Exempelritning: AOV-1050-X-1050

Styrcentral produktblad: Styrcentraler – Produktblad

Styrcentral användarmanual: SVM Styrcentral

Uppfyller kraven enligt EN 12101-2 för rökluckor och brandgasventilation

CE-märkt

Godkänd i Byggvarubedömningen och Sunda Hus

Uppfyller Boverkets byggregler (BBR)

Läs alltid de monteringsanvisningar som medföljer din order
noggrant innan du påbörjar monteringsarbetet, då dessa kan variera beroende på
utförande och tillval.

Se separat manual för installation och inkoppling av styrsystem.

Följ alltid de specifika drift- och underhållsinstruktioner som medföljer din order. Instruktionerna kan variera mellan olika modeller, material och tillval.

Drift

• Luckan är en del av byggnadens brandgasventilationssystem och aktiveras automatiskt via styrsystem.
• Kan även användas för komfortventilation i byggnaden.
• Säkerställ alltid att öppningsområdet är fritt från hinder innan aktivering.

Underhåll

• Funktionskontroll bör utföras minst en gång per år eller enligt gällande regelverk.
• Kontrollera regelbundet att luckan öppnar och stänger korrekt vid test.
• Inspektera ställdon, gångjärn och mekaniska delar samt håll enheten ren från smuts och korrosion.

Vad är en röklucka?

En röklucka är en öppningsbar taklucka som används för att ventilera ut rök och brandgaser vid brand. Genom att snabbt leda bort rök förbättras sikten i byggnaden, vilket underlättar utrymning och räddningsinsatser.

Vad är skillnaden mellan röklucka och brandgaslucka?

Begreppen används ofta synonymt. Den tekniska termen i standarder är brandgasventilator eller NSHEV (Natural Smoke and Heat Exhaust Ventilator), men i dagligt tal säger man oftast röklucka.

Vad betyder CE-märkning för en röklucka?

CE-märkning innebär att produkten uppfyller EU:s krav för byggprodukter och att dess prestanda är verifierad genom testning och dokumentation. För rökluckor innebär det att produkten är provad enligt relevanta standarder och att tillverkaren deklarerar dess prestanda.

Vad är EN 12101-2?

EN 12101-2 är den europeiska standarden för naturliga brandgasventilatorer, till exempel rökluckor i tak. Standarden anger krav och testmetoder för bland annat:

• Aerodynamisk öppningsarea (ventilationskapacitet)
• Vindlast och snölast
• Driftsäkerhet (antal öppningscykler)
• Funktion vid höga temperaturer

En röklucka som är testad enligt EN 12101-2 kan därför användas i projektering av brandgasventilation i byggnader.

Vad är aerodynamisk öppningsarea (Aa)?

Aerodynamisk öppningsarea är den effektiva ventilationsytan som en röklucka ger vid öppning. Värdet tas fram genom tester enligt EN 12101-2 och används av brandkonsulter för att dimensionera brandgasventilation.

Vad är geometrisk öppningsarea?

Geometrisk öppningsarea är den fysiska öppningsytan på luckan (bredd × längd).
Den används ibland i vissa nationella regelverk, men vid projektering enligt europeiska standarder används normalt aerodynamisk area (Aa).

Kan en röklucka även användas för ventilation?

Ja. Många moderna rökluckor kan användas både för brandgasventilation och daglig komfortventilation, vilket bidrar till ett bättre inomhusklimat i byggnaden.

Behöver rökluckor underhållas?

Ja. Rökluckor är en del av byggnadens brandskyddssystem och ska därför kontrolleras regelbundet. Vanligtvis rekommenderas minst en årlig funktionskontroll där man säkerställer att luckan öppnar och stänger korrekt samt att styrsystem och reservkraft fungerar.

Hur många rökluckor behövs i en byggnad?

Antalet rökluckor beror på byggnadens storlek, användning och brandskyddskrav. Dimensioneringen görs normalt av en brandkonsult och baseras ofta på den aerodynamiska öppningsarean (Aa) enligt EN 12101-2.

Var placeras rökluckor?

Rökluckor placeras vanligtvis i tak eller högst upp i byggnaden, där rök och brandgaser naturligt samlas. Placeringen bestäms i projekteringen för att säkerställa effektiv brandgasventilation.

Kan en röklucka fungera som uppstigningslucka?

Ja, vissa rökluckor är utformade så att de även kan användas som tillträdeslucka till taket för service och underhåll. Detta kräver dock att luckan är dimensionerad och installerad för säker åtkomst.

Hur öppnas en röklucka vid brand?

Rökluckor öppnas vanligtvis automatiskt via ett brandlarmsystem eller styrcentral. De kan även aktiveras manuellt via en brandbrytare eller styrpanel i byggnaden.
