När en taklucka, brandgaslucka eller annan takprodukt ska specificeras är det viktigt att vara tydlig med vilket mått man menar.
Att enbart ange ”öppningsmått” kan lätt skapa missförstånd. Det är därför bra att skilja mellan konstruktionsöppning, fri öppning och yttermått.
De tre måtten används för olika saker och behöver kontrolleras redan vid projektering och beställning.
Tre viktiga mått
Modellmått
Modellmåttet är oftast produktens nominella storlek, exempelvis 1000 × 1000 mm.
För våra takluckor motsvarar detta vanligtvis den fria öppningen, men det behöver alltid verifieras för den aktuella produkten.
Fri öppning
Den fria öppningen är det faktiska användbara måttet innanför ramen när luckan är öppen.
Det är detta mått som avgör om exempelvis en person, stege eller utrustning kan passera genom luckan.
Konstruktionsöppning
Konstruktionsöppningen är den faktiska öppningen i takets bärande konstruktion – alltså det hål som behöver tas upp i exempelvis stål, trä eller betong.
Konstruktionsöppningen kan i många fall vara samma som modellmåttet eller den fria öppningen, men detta ska alltid verifieras mot produktens måttsatta översiktsritning.
Yttermått
Yttermåttet är produktens totala utvändiga mått inklusive ram, flänsar och andra utskjutande delar.
Det måttet är särskilt viktigt när man behöver kontrollera att luckan får plats i förhållande till exempelvis:
- takkanter och sarger,
- räcken,
- installationer,
- ventilationsutrustning,
- solpaneler,
- gångstråk eller andra närliggande konstruktioner.
Det räcker alltså inte alltid att kontrollera själva håltagningen i taket.
Ett exempel med en standardtaklucka
Om en taklucka anges som 1000 × 1000 mm kan det exempelvis innebära:
Modellmått: 1000 × 1000 mm
Fri öppning: 1000 × 1000 mm
Konstruktionsöppning: vanligtvis 1000 × 1000 mm
Totalt yttermått: cirka 1240 × 1240 mm
Det innebär att luckan behöver omkring 120 mm extra utrymme runt öppningen på varje sida.
Om man enbart kontrollerar håltagningen och inte yttermåttet finns det därför en risk att luckan kolliderar med exempelvis en taksarg, ett räcke eller annan utrustning.
De exakta måtten ska alltid kontrolleras mot den aktuella produktens måttsatta översiktsritning.
Brandgasluckor kräver ytterligare kontroll

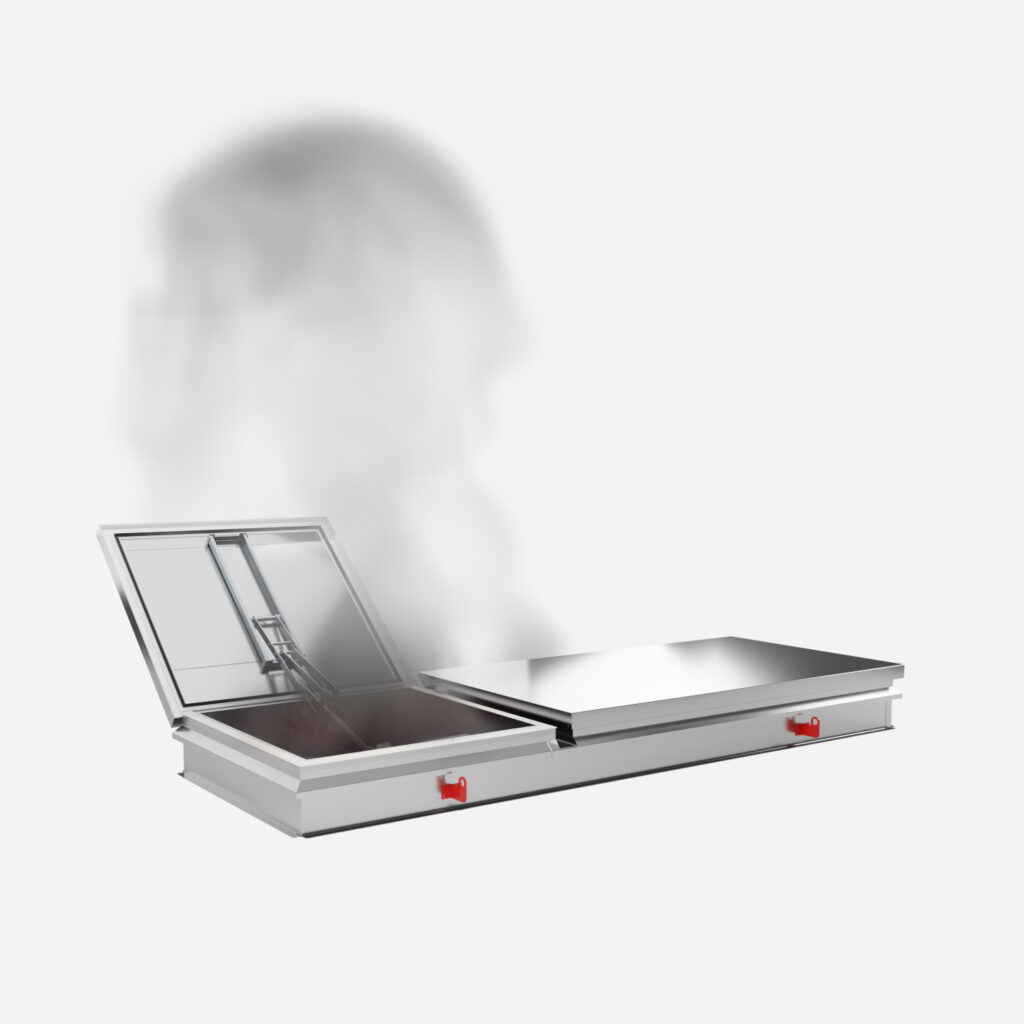

För brandgasluckor såsom AOV140 och SRHAOV tillkommer fler begrepp eftersom produktens funktion även handlar om hur effektivt brandgaser och rök kan ventileras.
Här behöver man bland annat skilja mellan:
- Konstruktionsöppning: Den faktiska öppningen i takkonstruktionen.
- Geometrisk area: Den fysiska öppningsarean.
- Aerodynamisk fri area: Den provade och verifierade kapaciteten för brandgasventilation.
Ett krav på exempelvis 1,0 m² aerodynamisk fri area betyder därför inte automatiskt att en fysisk öppning på 1,0 m² är tillräcklig.
För brandgasluckor ska produktens prestanda därför alltid kontrolleras mot den aktuella produktinformationen och provade värden.
Att tänka på vid projektering och beställning
För att undvika felbeställningar och problem vid montage bör följande alltid kontrolleras:
- Ange tydligt om måttet avser konstruktionsöppning eller fri öppning.
- Kontrollera produktens totala yttermått.
- Säkerställ att det finns tillräckligt utrymme till taksarger, räcken och andra installationer.
- Mät den faktiska bärande konstruktionen – inte invändiga ytskikt eller färdig beklädnad.
- Kontrollera öppningsriktning och placering av gångjärn.
- Kontrollera placeringen av eventuell stege eller annan åtkomstutrustning.
- Använd alltid produktens måttsatta översiktsritning för slutlig kontroll.
Ju tidigare dessa mått definieras i projektet, desto enklare blir det att säkerställa att luckan både passar i konstruktionen och fungerar som tänkt.
Vanliga frågor
Konstruktionsöppningen är det faktiska hålet i takets bärande konstruktion. Den fria öppningen är det användbara utrymmet innanför luckans ram när luckan är öppen.
De två måtten kan vara lika, men det ska alltid kontrolleras för den aktuella produkten.
Yttermåttet är produktens totala utvändiga mått inklusive ram, flänsar och andra delar som bygger utanför själva konstruktionsöppningen.
Det används bland annat för att kontrollera att produkten inte kolliderar med räcken, taksarger eller andra installationer.
Ofta, men inte alltid.
På många produkter motsvarar modellmåttet konstruktionsöppningen och den fria öppningen, men detta ska alltid verifieras mot produktens måttsatta översiktsritning innan håltagning eller beställning.
Måttet ska tas i den bärande takkonstruktionen, exempelvis mellan träreglar, stålprofiler eller betongkanter.
Invändiga ytskikt, beklädnad eller andra färdiga ytor ska normalt inte användas som utgångspunkt för konstruktionsmåttet.
Även om själva öppningen får plats kan produktens ram och övriga konstruktion bygga utanför håltagningen.
Det kan orsaka kollisioner med exempelvis taksarger, räcken, installationer eller gångstråk.
Inte nödvändigtvis.
Begreppet ”öppningsmått” kan betyda olika saker och bör därför undvikas utan förtydligande. Ange istället om måttet avser konstruktionsöppning eller fri öppning.
För brandgasluckor behöver man även kontrollera den aerodynamiska fria arean.
Den beskriver luckans provade kapacitet att ventilera brandgaser och är inte samma sak som den fysiska öppningsarean.
