En vanlig förfrågan kan börja ganska enkelt:
”Kan ni ta fram en 700 × 700 mm lucka som öppnas vid en viss belastning?”

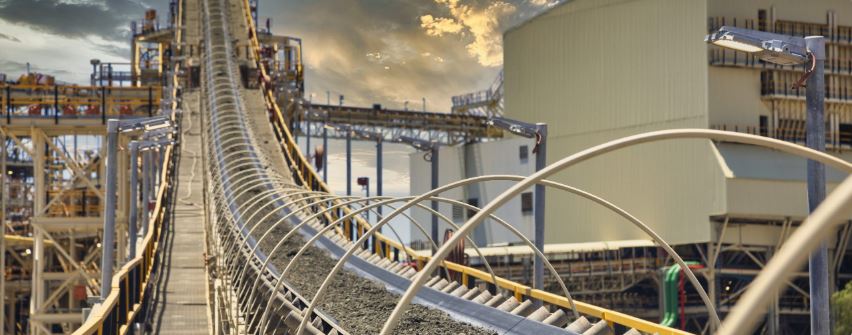

Men när luckan ska användas under en transportör eller transportbana för exempelvis våt sand, slam eller annat material behöver man börja i en annan ände.
En lastutlöst säkerhetslucka är inte bara en vanlig lucka monterad upp och ned. Lösningen behöver utformas utifrån vad som ska hända vid ett fel, öppningens geometri, hur materialet ska tömmas och hur luckan därefter ska återställas.
Börja med funktionen
Innan man bestämmer gångjärn, gasfjädrar eller elektriska ställdon behöver själva händelseförloppet definieras.
Ska luckan:
- öppnas automatiskt när en viss belastning uppstår?
- öppnas manuellt efter att anläggningen stängts av?
- tömma material?
- avlasta ett tryck?
- eller användas för åtkomst och underhåll?
En lucka som ska öppnas på grund av ansamling av våt sand ställer andra krav än en lucka som ska öppnas vid gas- eller ångtryck.
En nedåtriktad lucka fungerar annorlunda
En vanlig golvlucka öppnas uppåt och gravitationen hjälper till att hålla luckbladet stängt.
När luckan istället monteras under en transportör eller transportbana verkar gravitationen i öppningsriktningen. Därför behöver bland annat låsning, säkring, kontrollerad öppning och återställning hanteras på ett annat sätt.
Det kan exempelvis krävas projektspecifika låsningar, sekundär säkring, uppställningsbeslag eller assisterad manövrering för att undvika en okontrollerad nedåtgående rörelse.
Även möjligheten att återställa luckan efter öppning behöver planeras. Beroende på placeringen kan åtkomst underifrån eller särskild arbetsutrustning krävas.
Titta inte bara på måttet 700 × 700 mm
Vid projektering behöver tre olika mått skiljas åt:
Konstruktionsöppning
Den faktiska öppningen i transportören, transportbanan eller den omkringliggande stålkonstruktionen.
Yttermått
Det totala utrymme som krävs för ram, gångjärn, infästningar och övrig mekanik.
Fri öppning
Den verkligt fria öppningen när luckan står helt öppen.
Ramprofiler, gångjärn, säkerhetsgaller, gasfjädrar och elektriska ställdon kan minska den fria öppningen. Därför ska nominellt luckmått inte automatiskt likställas med fri öppning.
En måttsatt översiktsritning bör alltid användas för att verifiera den slutliga lösningen.
Bestäm öppningsprincip tidigt
Det finns i huvudsak fyra principer:
Lastutlöst – luckan öppnas automatiskt när det upplagrade materialet når en definierad belastning.
Tryckutlöst – luckan öppnas automatiskt för att avlasta exempelvis gas-, ång- eller övertryck.
Manuell snabböppning – operatören öppnar luckan när anläggningen har stängts av och området är säkrat.
Hybrid eller assisterad lösning – mekanisk låsning kombineras med exempelvis elektrisk eller hydraulisk hjälp för kontrollerad öppning eller återställning.
Om lösningen även ska innehålla exempelvis gränslägesbrytare, lokal styrning eller 24 V DC-manövrering bör detta anges tidigt i projekteringen.
Våt sand beter sig inte som vatten
Vatten och andra vätskor fördelar trycket relativt jämnt. Våt sand är däremot ett bulkmaterial som kan packas, bilda valv och överföra delar av belastningen till omkringliggande konstruktion genom friktion. Belastningen på själva luckan kan därför inte alltid beräknas som en enkel pelare av material direkt ovanför luckan.
Två materialfrågor behöver också skiljas åt:
Korrosionsbeständighet – exempelvis kan rostfritt stål EN 1.4404/316 vara aktuellt i våta eller aggressiva miljöer.
Nötningsbeständighet – vid upprepad tömning av abrasivt material kan extra slitdetaljer, skyddsytor eller avledare behövas.
Planera även området under luckan
Att få luckan att öppna är bara ena delen av lösningen.
Man behöver också kontrollera:
- vad som finns direkt under öppningen,
- om materialet riskerar att träffa gångbryggor, rör eller stålkonstruktion,
- om ränna, styrplåt eller annan avledning behövs,
- hur omgivande ytor påverkas av nötning,
- och hur luckan ska återställas och säkras efter en tömning.
En fungerande säkerhetslösning behöver alltså omfatta hela förloppet – från utlösning till säker återställning.
Underlag för teknisk bedömning
För att kunna bedöma och projektera rätt lösning behöver vi framför allt veta:
- vilket material som ska hanteras,
- förväntad materialansamling eller utlösande belastning,
- konstruktionsöppning,
- önskad fri öppning,
- installationsriktning,
- omkringliggande konstruktioner och möjliga kollisioner,
- miljöförhållanden,
- vad som finns under öppningen,
- samt hur luckan ska återställas efter öppning.
Sektioner, markerade ritningar eller BIM-bilder är särskilt värdefulla.
Ju tydligare förutsättningarna är från början, desto bättre kan vi tillsammans bedöma om lösningen bör utformas som en specialanpassad lucka, en utlösningspanel, en assisterad öppningslösning eller en annan projektspecifik konstruktion.
Vanliga frågor
Konstruktionsöppning är den faktiska öppningen i stålkonstruktionen.
Fri öppning är det användbara fria utrymmet för att föra igenom material, utrustning eller personer när luckan är öppen.
Yttermått är luckans totala mått inklusive ytterram och manöverkomponenter.
Ja, men en sådan installation förändrar förutsättningarna betydligt. Standardlösningar för gravitation, assisterad öppning och åtkomst för underhåll fungerar inte på samma sätt. Låsning, säkring och återställning behöver därför utformas särskilt för montage på undersidan.
Inte nödvändigtvis. Kraftiga ramar, gångjärn, säkerhetsgaller, gasfjädrar och ställdon tar alla upp utrymme. Därför ska man inte utgå från att nominellt mått eller konstruktionsöppning är detsamma som den användbara fria öppningen. Kontrollera alltid den måttsatta översiktsritningen.
Nej. Våt sand beter sig som ett bulkmaterial. Den kan packas, bilda valv och överföra belastning till omkringliggande ytor i stället för att rinna som en vanlig vätska. Friktion mot omgivande ytor, sammanhållning i materialet och nötande slitage påverkar därför hur utlösningsförhållandet behöver bedömas.
I vissa fall, men först behöver man definiera vad som ska utlösa öppningen. En lucka som öppnas av belastningen från ansamlat material är inte samma sak som en lucka som öppnas av ett invändigt tryck. De två lösningarna kräver olika tekniska förutsättningar, säkringsprinciper och metoder för återställning.
Skicka information om vilket material som ska hanteras, förväntad materialansamling eller utlösningsförhållande, konstruktionsöppning, önskad fri öppning, installationsriktning, närliggande konstruktioner och möjliga kollisioner, vad som finns under öppningen, miljöförhållanden samt hur luckan ska återställas efter öppning.
Markerade sektionsritningar eller BIM-bilder är särskilt värdefulla.
